Tag: 柯氏烫画墨水

一瓶墨水的核心守护：从稳定性、流畅性到喷头保护，解密溶剂型、热升华、UV 墨水的硬核实力

在工业打印与创意制作领域，溶剂型、热升华、UV 墨水的价值，远不止 “显色” 这么简单。对用户而言，墨水的稳定性、打印流畅性，以及对喷头的保护能力，才是决定使用体验与成本的核心 ——

• 稳定意味着避免批次色差、静置沉淀，减少因墨水变质导致的材料浪费；
• 流畅意味着杜绝堵头断墨、返工损耗，保障生产效率；
• 喷头保护则直接关系到设备寿命，减少动辄数千元的喷头维修或更换成本。

今天，我们就从这三大核心维度，拆解三类墨水如何通过配方、原材料、工艺与质控，实现 “稳定、流畅、护喷头” 的终极目标。

一、配方：三类墨水的 “核心骨架”，为稳定、流畅、护喷头定调 配方是墨水核心性能的 “源头”。

针对溶剂型、热升华、UV 墨水的不同应用场景，我们的研发逻辑始终围绕 “平衡稳定性与喷头适配性” 展开，从分子层面保障墨水不沉淀、不堵头，同时与喷头精准兼容，避免性能冲突。

• 溶剂型墨水：户外使用需长期储存稳定，配方中特别添加 “长效分散稳定剂 + 强润湿溶剂”，即使静置 18 个月也不分层、无沉淀，有效避免墨水浓度不均导致的打印色差；同时严格控制墨水粘度在 15-20cP 区间，搭配优化的表面张力参数，确保墨水在喷头腔体中顺畅流动、不挂壁、无残留，且减少溶剂对喷头密封圈的腐蚀，延长喷头使用寿命 30% 以上。
• 热升华墨水：纺织转印需高频连续打印，配方选用 “低粘度高分散” 体系，搭配 “抗结晶助剂”，从根源防止染料在喷头 20-50μm 的细小孔径内结晶堵塞；针对热升华打印机的压电喷头特性，进一步优化墨水的压电响应性，确保每次喷墨量误差≤2%，既避免断墨影响生产，又减少喷头反复清洗造成的损耗。
• UV 墨水：工业批量打印需兼顾快速固化与稳定，配方中采用 “低收缩树脂 + 高效光引发剂” 组合，固化后图层不开裂，同时通过特殊触变结构设计 —— 静置时呈微稠状态防沉淀，打印时受喷头压力瞬间变稀易流动，既保障长期储存稳定，又确保喷墨流畅；更添加 “喷头保护剂”，在喷头表面形成纳米级超薄保护膜，隔绝 UV 光与树脂对喷头的侵蚀，降低喷头老化速度。

我们的研发团队以 “稳定、流畅、对喷头友好” 为核心原则，累计测试 100 + 款主流喷头（如爱普生、理光、柯尼卡等），通过模拟不同温度、湿度环境下的打印场景，确保三类墨水与喷头的兼容性达 99% 以上，从配方端彻底杜绝 “堵头伤喷头” 的隐患。

二、原材料：三类墨水的 “品质底线”，从源头筑牢核心性能 优质原材料是 “稳定、流畅、护喷头” 的基础，任何杂质或劣质成分，都可能导致墨水沉淀、堵头，甚至物理磨损喷头。

我们针对三类墨水的特性，对原材料建立 “多维度严苛筛选标准”，从源头规避性能风险。

• 溶剂型墨水：颜料选用 “纳米级球形颗粒”（粒径精准控制在 50-80nm），颗粒均匀无棱角，避免高速喷墨时划伤喷头孔径；每批次颜料均经过专业去静电处理，防止颗粒团聚形成堵塞；溶剂采用 “高纯度低杂质” 工业级溶剂，杂质含量≤0.1%，减少杂质在喷头内的堆积；树脂选用 “柔性耐腐型”，既增强墨水在户外基材上的附着力，又不与喷头金属部件发生化学反应。
• 热升华墨水：染料选用 “高纯度易溶解” 类型（纯度≥99.5%），无难溶颗粒，避免在喷头内形成顽固堵塞；溶剂选用 “低挥发慢干燥” 环保溶剂，防止墨水在喷头表面快速干涸结壳，将喷头清洗频率降低 50%；分散剂选用 “高分子型”，通过立体空间位阻效应，确保染料长期均匀分散，静置 12 个月也不团聚沉淀。
• UV 墨水：树脂选用 “低粘度低刺激性” 专用树脂，流动性好且不腐蚀喷头腔体；光引发剂选用 “低残留型”，固化后无多余小分子残留，避免残留物质堵塞喷头细小通道；颜料选用 “耐 UV 无粉尘” 类型，生产前经过 3 次提纯（过滤 + 离心 + 精密筛分），彻底去除微小粉尘杂质，从源头减少堵头风险。

所有原材料入厂前，均需通过 “墨水样品模拟测试”—— 将原料按实际配方比例调配成墨水样品，先进行 72 小时稳定性测试，再在标准喷头设备上模拟打印，确认无沉淀、无堵头、无腐蚀后，方可进入生产环节。

三、生产工艺：三类墨水的 “精度保障”，细节决定核心体验 好配方、好原料，需要精细化工艺才能转化为 “稳定流畅、护喷头” 的成品。

我们针对三类墨水的特性，定制专属生产流程，从研磨、分散、调配到过滤，每一步都以 “减少喷头风险、提升使用稳定性” 为目标，拒绝 “一刀切” 式生产。

• 溶剂型墨水：采用 “卧式研磨 + 高速分散 + 三级过滤” 工艺 ——
  • 卧式研磨机以 600 转 / 分钟的低速研磨 2.5 小时，确保颜料颗粒均匀且无过度研磨产生的细粉；
  • 分散环节以 1000 转 / 分钟的转速混合 1 小时，保障成分充分融合；
  • 过滤环节依次通过 1.0μm、0.45μm、0.22μm 的耐溶剂过滤膜，彻底去除杂质与大颗粒；
  • 最后通过 “真空脱泡” 工艺（真空度 – 0.09MPa），去除墨水中的微小气泡，防止打印时出现 “飞墨”“断墨”。
• 热升华墨水：采用 “篮式预磨 + 立式精磨 + 三级循环过滤” 工艺 ——
  • 先通过篮式研磨机对染料进行预分散，
  • 再用立式研磨机以 800 转 / 分钟的转速精磨 1.5 小时，将染料颗粒细化至 30-50nm，精准适配喷头孔径；
  • 分散环节以 1200 转 / 分钟的高速混合 1 小时，确保染料与溶剂完全融合、无团聚；过滤时选用 “亲水性过滤膜”，避免染料在膜表面吸附导致浓度不均，确保打印无色差。
• UV 墨水：采用 “避光生产 + 双段分散 + 专用过滤” 工艺 —— 全程在避光车间（光照强度≤50lux）生产，防止墨水提前固化产生颗粒；分散环节分两段进行：
  • 先以 300 转 / 分钟的低速混合树脂与光引发剂 30 分钟，
  • 再以 800 转 / 分钟的高速分散颜料 1 小时，避免颜料团聚；
  • 过滤时选用 “耐 UV 聚醚砜过滤膜”，不与 UV 成分发生反应，且过滤精度达 0.22μm，确保墨水无杂质，保护喷头不受损伤。

每批次墨水生产完成后，都会抽取 10 瓶样品进行 “全流程性能测试”：先检测过滤性、粘度稳定性，再在标准打印机上连续打印 24 小时，实时记录喷墨流畅度、喷头压力变化，确认无堵头、压力波动≤±0.1bar 后，方可入库，确保每一瓶墨水都能 “即开即用，不伤喷头”。

四、质量控制：三类墨水的 “安全防线”，全流程守护核心价值 质量控制是 “稳定、流畅、护喷头” 的最后一道关卡。

我们建立 “全流程质控体系”，针对三类墨水的核心性能，制定专项检测标准，拒绝 “合格即出厂”，只让 “优质” 产品送达用户手中。

• 稳定性检测：
  • 溶剂型墨水需静置 18 个月，
  • 热升华墨水与 UV 墨水需静置 12 个月，均要求无分层、无沉淀、浓度变化≤±1%；
  • 同时进行 “高低温循环测试”（-10℃至 50℃循环 10 次，每次循环 8 小时），测试后墨水粘度、表面张力等关键参数波动≤±5%，确保在不同地域、不同季节的使用环境下都能稳定发挥。
• 流畅性检测：
  • 每批次随机抽取 20 瓶墨水，在 3 款主流打印机（覆盖压电、热发泡等类型）上连续打印 100 张测试图，
  • 要求无断墨、无飞墨、无堵头，打印合格率达 100%；
  • 同时检测墨水的 “粘度稳定性”，24 小时内粘度变化≤±0.5cP，确保长期连续打印时性能不衰减。
• 喷头保护检测：
  • 将墨水在喷头中循环使用 72 小时后，拆解喷头进行微观检测 —— 要求喷头孔径无磨损、无腐蚀、无残留杂质，密封圈无老化变形；
  • 同时通过专业设备检测墨水对喷头金属部件的腐蚀率，确保≤0.001mm / 年，远低于行业 0.005mm / 年的标准，从数据上验证喷头保护效果。

选择我们：让墨水成为 “稳定搭档”，而非 “喷头负担”

对用户而言，一瓶好墨水，不该是 “需要频繁调试、担心堵头” 的麻烦，而应是 “开瓶即用、稳定可靠、保护设备” 的伙伴。
我们始终以 “稳定性、流畅性、喷头保护” 为核心，打造溶剂型、热升华、UV 墨水 —— 无论是户外广告的长期稳定打印，纺织定制的高频流畅生产，还是工业场景的批量高效作业，我们的墨水都能：

• 减少 80% 以上的堵头风险，降低喷头维修成本；
• 保障 99.9% 的打印合格率，减少返工损耗；
• 延长墨水保质期与喷头寿命，提升综合性价比。

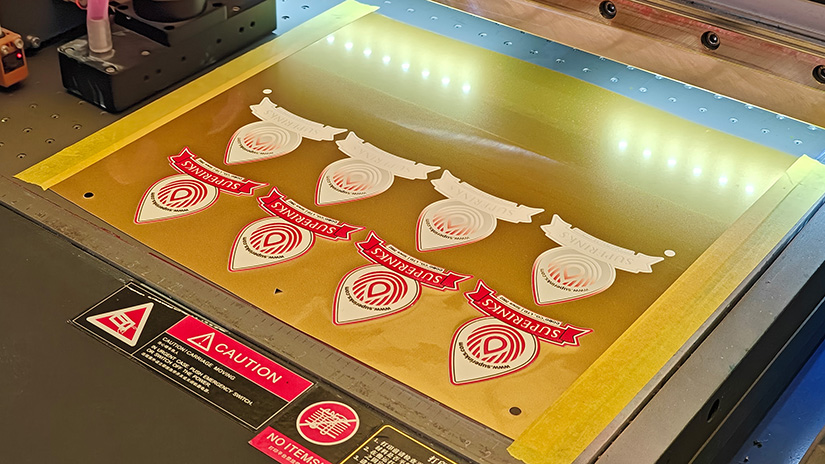

UV 墨水技术知识全科普：从成分看懂数码打印核心耗材

在数码打印行业飞速发展的今天，UV 墨水凭借 “环保无挥发、快速固化、多基材适配” 的优势，已成为广告喷绘、包装印刷、建材装饰等领域的 “核心耗材”。但很多从业者对 UV 墨水的技术原理、成分功能仍一知半解，导致在选型时走弯路、遇售后难题。本文将从 UV 墨水的核心成分、技术特性、选型逻辑等方面展开科普，同时结合库铂的产品实践，为大家提供 “既懂技术，又能落地” 的实用知识。

UV 墨水的核心成分：五大 “功臣” 共同决定性能

UV 墨水的卓越性能，源于 “光固化树脂、光引发剂、着色剂、单体、助剂” 五大核心成分的协同作用 —— 每一类成分都有明确功能，缺一不可，就像一台精密机器的不同齿轮，共同驱动打印效果与使用体验。

1. 光固化树脂：UV 墨水的 “骨架”，决定膜层基础性能

光固化树脂是 UV 墨水的 “基体”，占总成分的 30%-50%，其本质是含不饱和双键（以丙烯酸酯基团为主）的低分子量聚合物（数均分子量通常为 1000-5000 Da）。在 UV 光（200-400nm 波长）照射下，树脂分子会快速交联形成固态薄膜，直接决定打印成品的硬度、柔韧性、附着力三大核心性能。

根据树脂类型不同，适配场景差异显著：

• 聚氨酯丙烯酸酯（PUA）：柔韧性突出，耐冲击、耐弯折，适合软质基材（如 PVC 灯箱布、皮革）—— 比如户外灯箱画面需要反复卷折、运输，这类树脂能避免画面开裂；
• 环氧丙烯酸酯（EA）：硬度高、耐化学腐蚀（如耐 50% 乙醇擦拭 50 次无掉色、耐食用油浸泡 24 小时无渗色），适合硬质基材（如金属罐、玻璃面板）—— 食品包装印刷常选这类树脂，保障油墨与内容物隔离；
• 聚酯丙烯酸酯（PEA）：成本适中、附着力均衡（划格法测试达 1 级），适合通用场景（如纸张、cardboard 包装）—— 电商快递盒、产品彩盒等批量印刷多采用这类树脂，兼顾性价比与实用性。

库铂在树脂选型上采用 “复配优化” 策略，例如针对软质皮革打印，将 PUA 树脂与专用增韧单体按 6:4 比例复配，经万能材料试验机测试，成品可承受 180° 反复折叠 100 次无裂纹，解决了传统 UV 墨水 “软质基材易开裂” 的痛点，尤其适配沙发皮革、汽车内饰等高频弯折场景。

2. 光引发剂：UV 墨水的 “固化开关”，决定打印效率

光引发剂是 UV 墨水的 “启动器”，占总成分的 5%-15%，其核心功能是：在特定波长的 UV 光（200-400nm）照射下，快速分解产生 “自由基” 或 “阳离子”，触发树脂与单体的交联反应，让墨水从液态瞬间变为固态，是决定打印产能的关键成分。

市面上的光引发剂主要分两类：

• 自由基型：适配 LED-UV（主流 365nm 波长）与传统汞灯设备，固化速度快（1-3 秒），兼容性强，是当前数码打印的主流选择，常见型号如 1 – 羟基环己基苯基酮（184，适配 UVA 波段）、2 – 羟基 – 2 – 甲基 – 1 – 苯基 – 1 – 丙酮（1173，低气味型）；
• 阳离子型：固化收缩率低（＜5%，远低于自由基型的 8%-12%）、附着力更持久，但固化速度慢（5-10 秒）、成本高，仅用于高端精密打印（如玻璃纹理定制、金属铭牌蚀刻效果）。

技术升级提示：传统单一光引发剂存在 “固化效率低、能耗高” 的问题（如仅用 1173 时，80W LED 灯需 5 秒固化）。库铂创新采用 “1173+TPO” 复合光引发剂体系（比例 5:3），1173 精准适配 UVA 波段（320-365nm），TPO 覆盖 UVB-UVA 宽波段（270-390nm），吸收效率提升 35%，在 80W LED-UV 灯照射下 3 秒即可完全固化（凝胶率＞98%），较传统配方节能 25%，适配广告喷绘、包装印刷等高速生产场景。

3. 着色剂：UV 墨水的 “色彩之源”，决定视觉效果与耐候性

着色剂是 UV 墨水的 “显色核心”，占总成分的 5%-25%，直接影响打印品的颜色饱和度、耐晒性、耐水性，也是客户选购时最直观关注的性能（如包装彩盒需鲜艳、户外广告牌需耐晒）。

着色剂主要分颜料与染料两类，实际应用中以颜料为主（染料仅用于短期场景）：

• 颜料：以微小颗粒形态分散于墨水（粒径 0.1-1μm），不溶于树脂，耐晒、耐水性能好，按材质可分为：
  • 无机颜料（如钛白、炭黑）：耐晒等级达 7-8 级（GB/T 1731-2020 标准），适合户外长期使用（如高速公路广告牌、交通标识），但颜色鲜艳度稍低；
  • 有机颜料（如酞菁蓝 BGS、永固红 F3RK）：颜色鲜艳、色谱全（可覆盖 90% 以上潘通色），适合对色彩要求高的场景（如化妆品包装彩盒、室内装饰画），但部分偶氮类有机颜料耐晒性较弱（4-5 级），需搭配光稳定剂使用；
• 染料：有机小分子，可溶于树脂，颜色透亮（如透明金色、荧光色），但耐光（耐晒等级 2-3 级）、耐水、耐迁移性差（易渗色），仅用于短期室内标识（如展会海报、临时促销标签）。

品质保障参考：为平衡 “颜色鲜艳度” 与 “耐候性”，库铂选用德国巴斯夫高纯度有机颜料（如酞菁蓝 BGS，纯度 99.5%，HPLC 检测）与美国杜邦无机颜料（如钛白 R-902，纯度 99.8%，XRF 检测），通过 “纳米研磨（砂磨机转速 3000r/min，研磨介质 0.3mm 锆珠）+ 多段分散（高速分散机 2000r/min 分散 30min）” 工艺，使颜料粒径精准控制在 0.3-0.5μm（激光粒度仪测试）。经 CIE LAB 色空间测试（D65 光源），颜色饱和度较行业平均水平高 15%；同时通过广州地区户外暴露测试（6 个月强紫外线环境），颜色衰减率低于 5%，解决了 “鲜艳不耐晒” 的行业难题，适配户外广告、建筑装饰等长期使用场景。

4. 单体：UV 墨水的 “调节中枢”，决定设备适配与基材兼容性

单体是 UV 墨水的 “关键调节成分”，占总成分的 10%-30%，很多从业者易将其误解为 “溶剂”，实则两者有本质区别 —— 单体是 “活性稀释剂”，分子含可聚合双键（丙烯酸酯基为主），固化后会完全融入膜层，无 VOCs 排放；而传统溶剂（如甲苯、乙酸乙酯）仅起稀释作用，固化时会挥发，既不环保又可能导致膜层收缩、附着力下降。

单体的核心作用有两个，直接影响墨水的 “可印刷性” 与 “适配性”：

• 调节黏度：光固化树脂本身黏度高（数千 mPa・s，25℃），无法直接通过喷头，单体可将墨水黏度降至设备适配范围（爱普生 I3200 U1 5-7 mPa・s），保障连续印刷无堵头；
• 定制性能：通过调整单体的 “官能度”（分子中可聚合双键数量），可灵活定制膜层的柔韧性、硬度、固化速度，实现 “一墨多基材” 适配：
  • 单官能度单体（如丙烯酸异辛酯 2-EHA）：黏度低（约 5 mPa・s，25℃）、柔韧性强（断裂伸长率 300%），能改善 PP 塑料、皮革等非极性基材的附着力，解决 “打印脱层” 问题；
  • 双官能度单体（如 1,6 – 己二醇二丙烯酸酯 HDDA、二缩三丙二醇二丙烯酸酯 TPGDA）：平衡黏度与固化速度，适配 95% 以上的压电喷头（如爱普生 DX5/DX7/I3200U1、理光 G5 喷头），连续打印 8 小时无堵头；
  • 多官能度单体（如三羟甲基丙烷三丙烯酸酯 TMPTA、二季戊四醇六丙烯酸酯 DPHA）：含 3 个及以上双键，固化速度快（1-2 秒）、交联密度高，膜层硬度可达 4H（铅笔硬度测试）、耐磨损（Taber 耐磨测试 500g 载荷磨损量＜3mg），满足金属、玻璃等基材 “耐磨抗刮” 需求。

行业痛点提示：部分低成本 UV 墨水为降低成本，违规添加甲苯、乙酸乙酯等传统溶剂（占比 10%-20%），虽短期降低黏度，但会导致 VOCs 排放量超标（远超 GB 38507-2020 标准的 100g/L），还可能因溶剂挥发导致膜层收缩、附着力下降，甚至堵塞喷头（溶剂腐蚀喷头密封圈）。库铂坚决杜绝这类行为，所有单体均选用优质活性稀释剂，经 GC-MS 检测，VOCs 排放量仅 0.1g/L，既帮客户符合环保要求（如应对环评检查），又避免因 “劣质墨水堵头” 引发的售后纠纷，让经销商卖得放心、客户用得安心。

5. 助剂：UV 墨水的 “细节优化师”，解决印刷瑕疵

助剂占 UV 墨水总成分的 1%-5%，虽比例低，但能针对性解决生产、储存、印刷中的 “小问题”，避免因细节影响成品质量，是保障 “打印零瑕疵” 的隐形功臣：

• 分散剂：采用高分子嵌段型分散剂（如 BYK-163），通过空间位阻效应防止颜料颗粒团聚，经加速储存测试（50℃ 放置 30 天），墨水无分层、无沉淀，避免打印出现 “色斑、色差”；
• 流平剂：添加有机硅类流平剂（如 BYK-333），降低墨水表面张力（从 38dyn/cm 降至 32dyn/cm，表面张力仪测试），改善在基材表面的铺展性，避免出现 “缩孔、橘皮纹”（尤其在玻璃、金属等光滑基材上）；
• 消泡剂：选用聚醚改性硅氧烷消泡剂（如 BYK-052），快速消除印刷过程中因喷头高速喷射产生的气泡，防止图案出现 “针孔” 瑕疵，适配高精度喷绘（如 1440dpi 分辨率）；
• 抗氧剂 / 光稳定剂：复配受阻酚类抗氧剂（如 1010，添加量 0.8%）与苯并三唑类光稳定剂（如 UV-327，添加量 0.5%），延缓膜层老化、黄变，延长户外使用时间。

实用案例：针对户外打印 “黄变” 问题（尤其白色、浅色墨水），库铂在墨水中额外添加受阻胺类光稳定剂（HALS，型号 770，添加量 1.2%），经 1000 小时氙灯老化测试（GB/T 16422.2-2014 标准），膜层黄变指数 Δb＜0.8（行业平均 1.5，色差仪测试），确保户外广告牌、建筑装饰画在强紫外线环境下，长期保持透亮外观，无需频繁更换。

结语

UV 墨水作为数码打印的 “核心耗材”，其技术原理与选型逻辑值得每一位从业者深入了解 —— 选对墨水，不仅能提升打印品质，更能减少售后纠纷、降低综合成本。库铂作为深耕 UV 墨水领域的企业，始终以 “聆听客户需求，为客户创造价值” 为价值观，从成分优化（如树脂复配、复合光引发剂）到产品定制（如软质 / 硬质基材专用墨水），从售后保障（24 小时技术支持）到行业科普，致力于为客户提供 “既懂技术，又能落地” 的解决方案。

如果您在 UV 墨水选型、使用中遇到问题（如基材适配、设备堵头），或想了解更多技术细节（如定制化墨水开发），欢迎与我们交流，共同推动数码打印行业的进步与发展

波形、温度、电压三者协同的智能调节器——「库铂」墨水

在数码打印机中，波形、温度和电压三者形成动态联动的闭环系统，共同决定喷头的喷墨性能（如墨滴精度、稳定性、喷射效率）。三者的核心关系可概括为：波形是调控逻辑的核心，电压是波形的物理执行载体，温度则通过改变墨水与喷头特性，间接影响波形与电压的匹配精度。具体关联如下：

一、波形与电压：指令与执行的直接绑定

电压是波形的 “物理表现形式”，波形的设计直接定义电压的参数，而电压的输出效果又反过来验证波形的合理性：

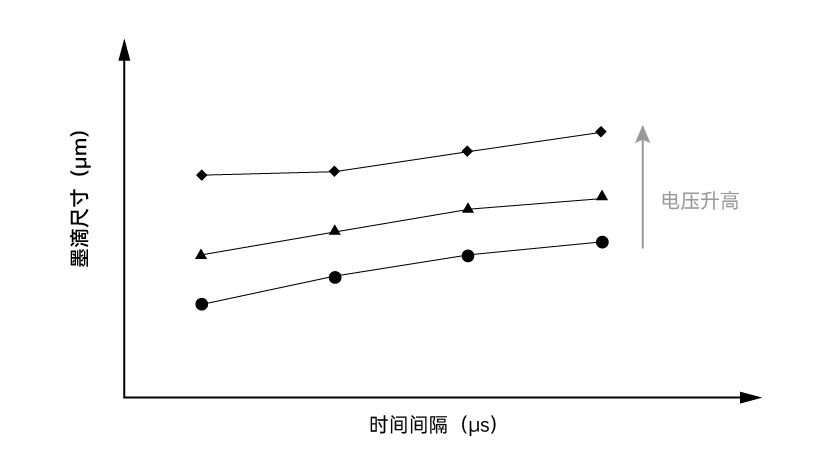

1. 波形决定电压的 “时间 – 强度” 特性

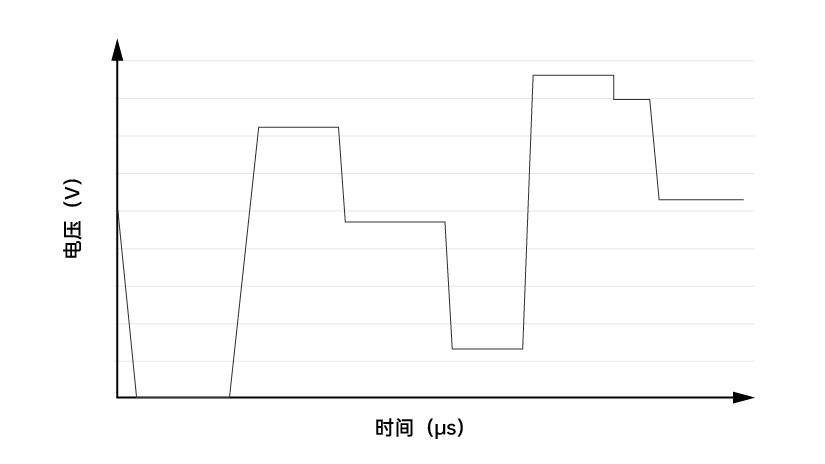

波形本质是 “电压随时间变化的曲线”，其参数（如脉冲形态、时长、幅度）直接规定了电压的输出逻辑：

• 例如，波形中的 “主喷射脉冲段” 需对应高电压输出（如 30-50V），通过驱动压电晶体剧烈形变，挤出设定体积的墨滴；
• 而 “阻尼脉冲段”（主脉冲后的反向小脉冲）则对应低电压（如 5-10V），用于快速抑制晶体残留振动，避免余墨飞溅形成 “卫星墨滴”。

电压的峰值、持续时间、上升 / 下降斜率，完全由波形的参数（如 V1/V2、t1/t2）精准定义。

2. 电压需与波形的能量需求匹配

波形设计的核心是 “通过电压提供驱动喷头动作的能量”（能量公式≈电压 ²× 时间 / 电阻）：

• 若电压不足（低于波形设计阈值），即使波形设定强脉冲，压电晶体也无法达到预期形变，会导致墨滴偏小、喷射力度不足（尤其高粘度墨水易堵头）；
• 若电压过高（超出波形安全范围），则可能引发晶体过热、喷头烧损，或墨滴过度扩散（主墨滴旁出现大量卫星墨滴，破坏打印精度）。

二、温度：间接改变波形与电压的匹配关系

温度通过影响墨水物理特性（粘度、表面张力）和喷头 / 压电晶体特性（弹性、电阻），打破波形与电压的原有平衡，需通过动态调整两者适配：

1. 温度改变墨水特性，倒逼波形与电压调整

• 高温环境（如＞35℃）：墨水粘度降低、流动性增强。

若维持原波形与电压，可能导致：① 墨滴挤出后过度扩散（因墨水过稀），打印边缘模糊；② 喷头残留墨水增多（流动性过强），形成表面积墨，甚至污染介质。

解决方案：调整波形缩短主脉冲时长（减少墨水挤出量）、降低电压峰值（减弱驱动力），或增强阻尼脉冲强度（加速抑制余震，减少残墨）。

• 低温环境（如＜25℃）：墨水粘度升高、流动性变差。

若维持原波形与电压，可能导致：① 墨滴无法顺利挤出（高粘度墨水阻力大），出现断墨、堵头；② 墨滴体积偏小（驱动力不足），打印色彩偏淡、细节丢失。

解决方案：调整波形延长主脉冲时长（增加墨水挤出量）、提高电压峰值（增强驱动力），或增加 “预喷射脉冲”（低强度短脉冲，提前激活喷头内墨水流动性）。

2. 温度改变喷头特性，影响电压的实际效率

压电晶体的 “压电系数”（电信号→机械形变的转换效率）随温度变化：

• 高温时，晶体弹性降低，相同电压下的形变量更大（即 “电压的实际驱动力变强”）；
• 低温时，晶体刚性增强，相同电压下的形变量更小（即 “电压的实际驱动力变弱”）。

因此，即使波形与电压参数不变，温度波动也会导致墨滴特性偏移：

• 高温时需降低电压（或减弱波形脉冲强度），避免驱动力过剩导致墨滴飞溅；
• 低温时需提高电压（或增强波形脉冲强度），补偿驱动力不足，保证墨滴体积稳定。

三、三者的动态平衡：闭环控制的协同机制

打印机通过内置传感器与算法，实时调节三者关系，确保喷墨稳定性：

1. 温度触发的自适应补偿

温度传感器实时监测墨水仓、喷头的温度（精度通常 ±1℃），若偏离最优区间（如 25-35℃），控制系统会自动：

• 调整波形参数（如脉冲宽度、阻尼脉冲比例）；
• 同步匹配电压输出（升高 / 降低峰值），确保墨滴大小、速度与温度适配。

2. 电压波动的波形修正

若电源电压因电网波动偏离额定值（如 ±5%），波形算法会动态调整脉冲时长：

• 电压临时降低时，延长脉冲时间以保证总能量不变（避免墨滴变小）；
• 电压临时升高时，缩短脉冲时间以限制能量过剩（避免墨滴扩散）。

3. 极限条件的安全约束

波形设计需预设温度与电压的安全边界：

• 温度上限（如 50℃）时，即使墨水粘度极低，波形也会限制电压峰值（如≤30V），避免喷头过热烧毁；
• 电压上限（如 60V）时，波形会缩短脉冲时长，防止晶体形变超出机械极限（导致喷头永久损坏）。

选择「库铂」墨水，让三者协同更高效

在波形、温度、电压的动态平衡中，墨水的稳定性是 “压舱石”。「库铂」数码打印专用墨水以核心技术突破，成为三者协同的 “关键支点”：

• 抗温变能力行业领先：独创 “双相稳定配方”，高温（35-50℃）下粘度波动≤8%，仅为普通墨水的 1/3；低温（0-25℃）粘度增幅≤12%，远低于行业平均 25% 的水平。这种稳定性大幅降低波形与电压的调整负荷，从源头避免墨滴扩散、断墨、积墨等问题，让设备在昼夜温差大的车间环境中仍保持稳定输出。
• 喷头适配性更精准：通过 500 + 次与主流喷头（爱普生 I3200、理光 G5、柯尼卡 1024）的匹配测试，墨水表面张力与喷头腔体设计完美契合。配合波形算法可实现 “±20℃温差内墨滴体积偏差＜2%”，高速打印时色彩过渡自然无断层，细微纹理（如 0.1mm 发丝线条、小字边缘）清晰锐利，还原度超越普通墨水 30% 以上。
• 降本增效双重优势：因粘度稳定，无需频繁提升电压补偿驱动力，喷头压电晶体的疲劳损耗减少 30% 以上，平均延长喷头寿命 4000 小时；同时减少因墨滴异常导致的材料浪费，综合使用成本降低 15%-20%，为批量生产提供持续可靠的保障。

总结

波形、温度、电压的关系可简化为：波形是 “指令蓝图”，电压是 “执行动力”，温度是 “环境变量”，而 **「库铂」墨水则是三者协同的 “智能调节器”**—— 选择它，让复杂的动态平衡更稳定，让每一次喷射都成为 “精度、效率与成本的最优解”。

数码打印机中墨水粘度、温度与喷头电压的关联解析

在数码打印机的工作过程中，墨水粘度、温度和喷头电压三者存在紧密的动态关联，其协同状态直接影响打印质量（如墨滴大小、落点精度、色彩均匀性）和设备稳定性。以下从核心概念、相互作用机制及实际影响与调控逻辑三方面进行系统说明。

一、核心概念与单独作用

1. 墨水粘度

粘度是衡量墨水内部摩擦力的物理量，直接决定墨水流动的难易程度：

• 粘度过高：墨水流动性差，易在喷头内形成堵塞，导致墨滴无法顺利喷出，出现断线、缺墨等问题。
• 粘度过低：墨水过于稀薄，喷出后易发生过度扩散，可能引发晕染、渗色，或因表面张力不足导致墨滴合并异常。

2. 温度

温度是调节墨水粘度的关键因素，其对粘度的影响呈现明确规律：

• 温度升高 → 墨水分子运动加剧 → 分子间作用力减弱 → 粘度降低（流动性增强）。
• 温度降低 → 分子运动减缓 → 分子间作用力增强 → 粘度升高（流动性减弱）。

不同类型墨水对温度的敏感度存在差异，例如水性墨水受温度影响较溶剂型、UV 固化型墨水更显著。

3. 喷头电压

喷头电压（驱动电压）通过控制核心部件工作强度决定喷墨状态：

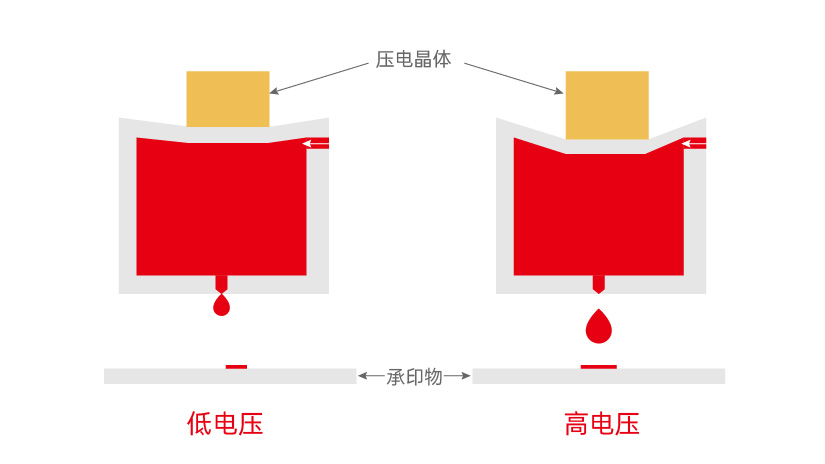

• 对于压电晶体喷头：电压升高 → 晶体形变幅度增大 → 喷出的墨滴速度更快、体积更大；电压降低 → 形变幅度减小 → 墨滴速度减慢、体积缩小。
• 对于热泡式喷头：电压升高 → 热泡产生的压力更强 → 墨滴动能增加；电压降低 → 压力减弱 → 墨滴动能不足，可能导致落点偏移。

二、相互作用机制：动力与阻力的动态平衡

1. 温度与粘度的直接关联

温度是粘度变化的核心驱动因素，二者呈显著负相关：

• 当环境温度升高（如从 25℃升至 35℃），爱普生弱溶剂墨水粘度可能从 4.2cP 降至 3cP；溶剂型墨水从 25℃降至 15℃时，粘度可能从 8cP 升至 10cP。
• 这种关联具有普遍性，不同类型墨水（UV 墨水、水性墨水、溶剂型墨水）对温度的敏感度排序为：UV 墨水＞水性墨水＞溶剂型墨水，但变化趋势一致。

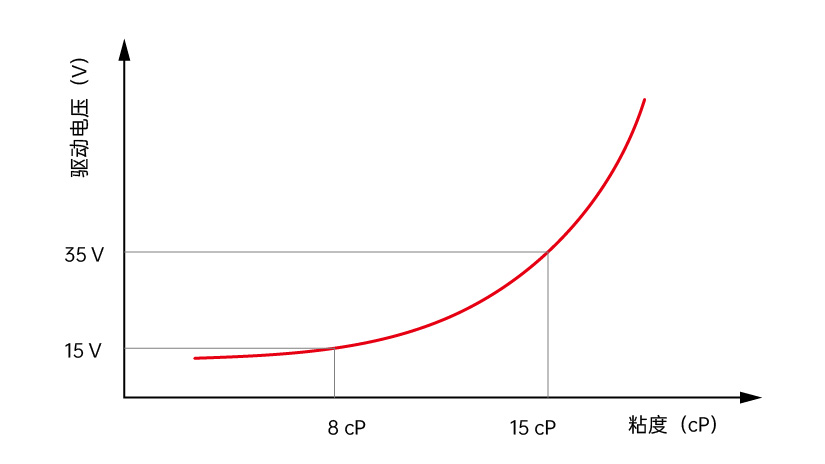

2. 粘度与喷头电压的适配逻辑

喷头电压提供喷墨的 “动力”，粘度代表墨水流动的 “阻力”，二者需动态匹配：

• 粘度升高时：墨水流动阻力增大，需提高喷头电压以增强驱动力，确保墨滴能克服阻力顺利喷出。
• 粘度降低时：墨水阻力减小，需降低喷头电压以减弱驱动力，避免因动力过剩导致墨滴失控扩散。

三、实际影响与调控逻辑

1. 温度→粘度→电压的连锁反应

三者的连锁影响形成明确的调控路径：

• 高温环境（粘度低）：

连锁反应：温度↑→粘度↓→墨水流动性过强（阻力小）。

电压需求：若维持原电压，易导致墨滴体积过大、速度过快，出现 “晕染”“飞墨” 或喷头漏墨，因此需降低电压（如标准状态 25℃、15cP、30V，升至 35℃、10cP 时，电压需调至 24-26V）。

• 低温环境（粘度高）：

连锁反应：温度↓→粘度↑→墨水流动性差（阻力大）。

电压需求：若维持原电压，驱动力不足会导致墨滴喷出无力、断线或堵塞，因此需提高电压（如 25℃、15cP、30V，降至 15℃、20cP 时，电压需调至 34-36V）。

2. 极端温度下的双重调控策略

当温度超出常规范围（超高温＞40℃、超低温＜5℃），单纯调整电压无法解决问题，需结合温控设备：

• 超高温环境：粘度可能降至 8cP 以下，即使降低电压也可能出现 “拉丝”（无法形成完整墨滴），需启动冷却装置稳定墨水温度，再配合电压调整。
• 超低温环境：粘度可能升至 30cP 以上，即使提高电压，喷头部件（如压电晶体）也可能因低温响应迟钝导致驱动力不足，需通过墨路加热装置降低粘度，再适配电压提升。

总结

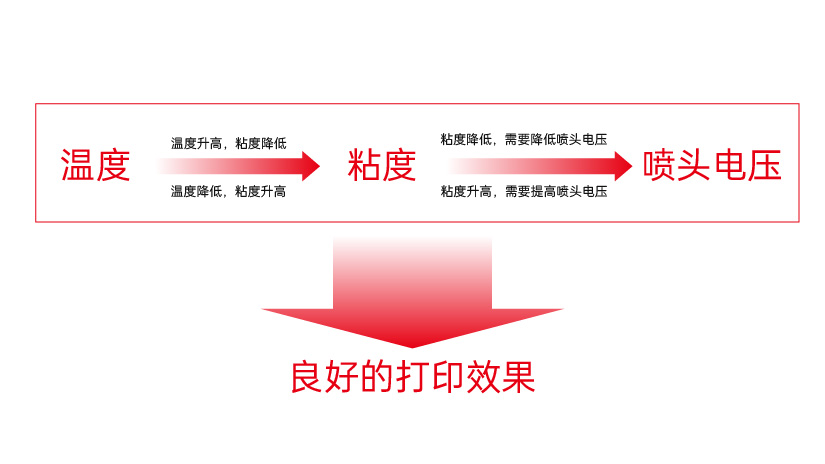

墨水粘度、温度与喷头电压的关系可概括为：温度决定粘度基准，粘度决定电压需求，电压最终调控墨滴状态。其核心逻辑是：

• 温度升高→粘度降低→电压需调低（避免驱动力过剩）；
• 温度降低→粘度升高→电压需调高（补偿阻力增加）。

在实际操作中，需围绕 “维持墨滴形态稳定” 的核心目标，结合温度 – 粘度的实时变化动态调整电压，必要时配合温控设备，才能确保打印质量与设备稳定性。

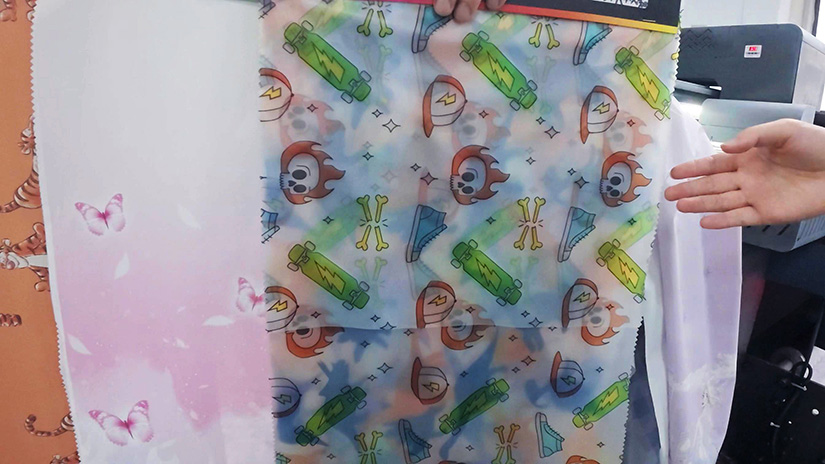

热升华墨水转印率和二次升华的关系

热升华墨水的转印率（首次转印时墨水从载体向承印物的迁移效率）与二次升华（印品在后续高温环境下，已附着的染料再次发生升华迁移的现象）是相互关联、相互影响的核心指标，二者本质围绕 “染料分子的稳定性与迁移规律” 展开，具体关系可从 “转印率对二次升华的影响”“二次升华对转印效果的反向作用”“协同优化逻辑” 三方面解析：

一、核心逻辑：转印率决定二次升华的 “基础概率”

转印率的高低直接影响承印物上染料分子的残留状态（包括分子数量、分布密度、结合牢固度），而这正是二次升华是否发生、发生程度的核心前提 —— 转印率并非 “越高越好”，而是需与 “染料固定效果” 平衡，最终决定二次升华的风险阈值。

1. 转印率过低：二次升华风险低，但印品质量差

当首次转印率不足（如温度不够、压力不足导致墨水未充分迁移）时，承印物上附着的染料分子总量少，且多集中在表层（未深入承印物纤维 / 涂层内部）：

• 从 “量” 上看：可参与二次升华的染料分子基数小，即使后续遇高温，也仅少量分子迁移，不会出现明显的 “色彩流失、图案模糊”；
• 从 “质” 上看：未深入的表层染料易在水洗、摩擦中脱落，反而掩盖了二次升华的影响，但本质是印品耐用性差（色彩浅、易掉色），属于 “低转印率带来的低风险假象”。

2. 转印率过高（但固定不足）：二次升华风险剧增

若通过过度提升温度、延长时间实现 “高转印率”，但未让染料分子与承印物形成稳定结合（如涤纶面料的分子空隙未充分 “锁住” 染料、陶瓷涂层未完全固化），此时承印物上的染料分子处于 “高饱和但高活性” 状态：

• 染料分子仅物理填充在承印物表层或浅层，未形成化学吸附或分子间作用力；
• 后续遇 120℃以上高温（如高温熨烫、烘干、夏季暴晒）时，这些活性染料分子易再次获得动能，突破表层束缚发生二次升华 —— 表现为 “印品褪色、图案边缘晕染（染料向无图案区域迁移）、色彩不均”，尤其在浅色承印物或精细图案上更明显。

3. 转印率 “适度且充分固定”：二次升华风险可控

理想状态是 “转印率达标（60%-80%，因承印物而异）+ 染料充分固定”：

• 转印率达标：确保色彩饱和度、清晰度满足需求，染料分子足量且深入承印物内部（如涤纶纤维的无定形区、陶瓷涂层的微孔）；
• 充分固定：通过精准的温度 / 时间控制，让染料分子与承印物形成稳定结合（如涤纶分子链与染料分子的氢键、范德华力，涂层与染料的化学交联）；
• 此时，可参与二次升华的 “游离染料分子” 极少，即使后续遇常规高温（如面料熨烫 120-150℃），也仅微量迁移，不会影响印品外观和耐用性。

二、反向作用：二次升华是转印率 “有效性” 的 “试金石”

二次升华的发生与否，本质是对首次转印 “质量” 的检验 —— 并非转印率数值高就代表转印效果好，需结合二次升华的稳定性判断 “有效转印率”（即真正固定在承印物上、不易迁移的染料比例）。

• 案例 1：A 样品首次转印率 85%，但经 180℃高温测试后，色彩流失率达 30%（二次升华严重），说明其 “有效转印率” 仅 55%（85%×70%），大量染料为游离状态，属于 “无效高转印率”；
• 案例 2：B 样品首次转印率 75%，经 180℃高温测试后，色彩流失率仅 5%（二次升华轻微），其 “有效转印率” 达 71.25%（75%×95%），虽首次转印率略低，但实际转印质量更优。

可见，二次升华的稳定性可帮助筛选 “虚假高转印率”—— 部分工艺（如过度高温）虽能提升短期转印率，但会牺牲染料固定效果，导致二次升华风险，最终降低印品的耐用性（如户外标识褪色、服装水洗后图案模糊）。

三、协同优化：平衡转印率与二次升华的核心策略

要同时实现 “高转印率” 与 “低二次升华风险”，需围绕 “染料分子的‘迁移 – 固定’平衡” 优化工艺，核心策略如下：

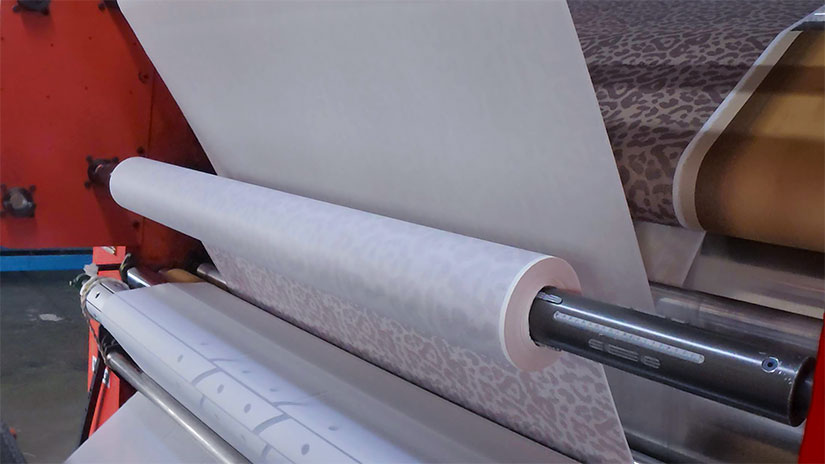

1. 精准控制首次转印参数，避免参数极端化设置

• 温度：不盲目追求高温（如涤纶面料控制在 190-210℃，而非 230℃以上，230℃以上高温易导致染料过度升华，难以与承印物充分结合），确保染料充分升华的同时，有足够时间与承印物结合；
• 时间：避免过短（转印不充分）或过长（染料反向迁移、承印物老化），常规面料控制在 20-30 秒，硬质承印物（陶瓷）控制在 30-60 秒；
• 压力：确保载体与承印物紧密贴合（减少墨水流失），但不压伤承印物（避免纤维 / 涂层结构破坏，影响染料固定）。

2. 选择 “高固定性” 的墨水与承印物

• 墨水：优先选择 “高纯度、低挥发性” 的热升华染料（如分散染料 C.I. Disperse Red 60、Blue 359），其分子结构更易与涤纶 / 涂层结合，减少游离分子；
• 承印物：面料选择高支高密涤纶（纤维空隙更规则，利于染料锁定），硬质产品选择 “交联型涂层”（如陶瓷杯的硅胶改性涂层，可与染料形成化学键）。

3. 增加 “后处理工艺”，提升染料固定度

• 面料类：转印后进行 “低温定型”（120-140℃，5-10 秒），促进涤纶纤维收缩，进一步锁住染料分子；
• 硬质类：转印后进行 “涂层固化”（如陶瓷杯经 150℃烘烤 20 分钟），让涂层与染料充分交联，降低二次升华可能。

总结：转印率与二次升华是 “因果 + 检验” 的双向关系

• 因果关系：首次转印率的 “高低与质量”（是否伴随充分固定），直接决定二次升华的风险程度 —— 低转印率（即使固定较好）风险低但质量差，高转印率（固定差）风险高，适度转印率（固定好）风险可控；
• 检验关系：二次升华的稳定性，可反向验证首次转印的 “有效转印率”，避免被 “虚假高转印率” 误导；
• 核心目标：并非追求 “100% 转印率”，而是通过工艺优化，实现 “转印率达标” 与 “二次升华稳定” 的平衡，最终保障印品的色彩效果与长期耐用性。

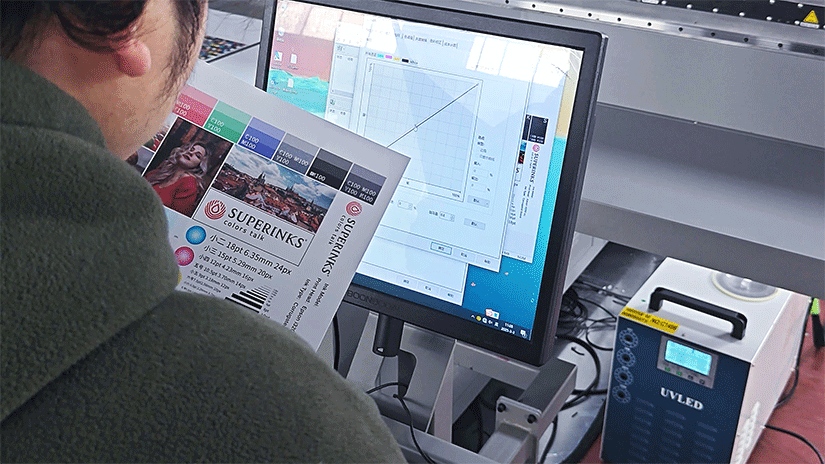

环境的温度变化是如何影响打印颜色效果的？

在日常打印作业中，一种常见现象引发了广泛关注：在使用相同墨水、设备、材料且保持打印参数恒定的情况下，同一物品在早、中、晚不同时段打印出的成品，其颜色往往存在细微差异。这一现象的成因及解决办法，值得深入探讨。

经我们公司研究表明，环境温度的波动是导致该现象的核心因素。我们公司指出，温度变化会直接影响墨水的粘度，而墨水粘度的改变会进一步作用于喷嘴的喷射力度，最终造成打印颜色的差异。

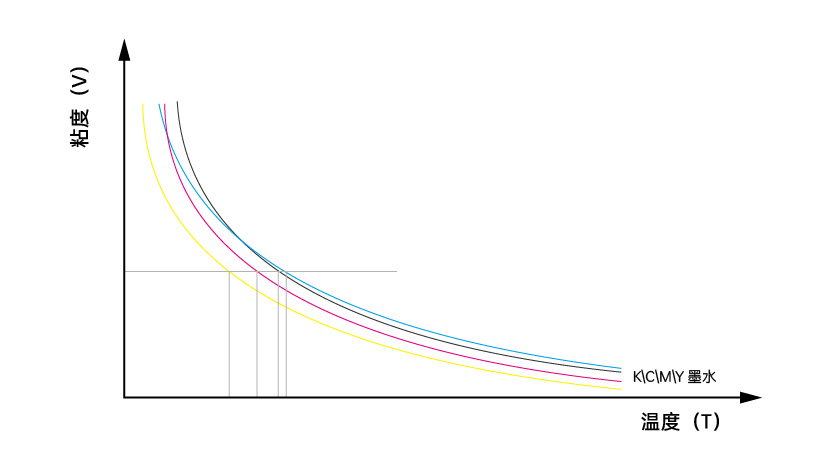

墨水的粘度对温度具有高度敏感性。当环境温度升高时，墨水分子运动加剧，内摩擦力减小，导致粘度降低，流动性增强；

反之，当温度降低时，分子运动减缓，内摩擦力增大，使得粘度升高，流动性减弱。以常用的水性喷墨墨水为例， 温度每波动 5-10℃，其粘度可能出现 10%-30% 的变化，这一波动幅度足以对打印效果产生显著影响。

从具体作用机制来看，当温度较高导致墨水粘度偏低时，墨水流动性增强，喷嘴喷射时易发生扩散，墨滴速度加快，落点较预期偏近，从而使单位面积内的墨量增加，导致颜色偏深；

而当温度较低造成墨水粘度偏高时，墨水流动性减弱，喷嘴需要更大的喷射力度，进而导致墨滴速度减缓、落点偏远，单位面积内的墨量减少，使得颜色偏浅。

此外，温度变化还会影响墨滴在材料表面的铺展与融合状态。在温度较高的环境中，墨滴铺展速度较快，可能与周边墨滴过度融合，导致边缘模糊，颜色饱和度看似更高；在温度较低的环境中，墨滴铺展速度较慢，边缘更为清晰，但因融合不足，颜色可能呈现偏 “干” 状态，饱和度也会相应降低。 这一问题在广告喷绘、包装印刷等对颜色精度要求较高的领域，带来了诸多不便。

针对此，业内已形成一系列有效的应对措施，而选择一款对温度变化适应性强的墨水无疑是从源头解决问题的关键。

在此，为大家推荐我们的墨水，它在粘度对温度变化的适应性方面表现出色。与普通墨水相比，我们的墨水不仅能满足正常温度下的应用需求，在特殊温度环境中更显优势：

在低温环境下，它能保持较低的粘度，拥有更好的流动性，避免了因粘度偏高导致的喷射不畅、颜色偏浅等问题；

而在高温环境时，其粘度相对更高，使得墨水在喷射过程中不易喷碎，减少了墨滴扩散、颜色偏深的情况，有效保障了不同温度下打印颜色的稳定性。

除了选择优质墨水外，还可配合其他应对措施。首先，控制打印环境温度，将其稳定在墨水推荐的 15-25℃范围内，可通过空调、暖气及恒温设备实现。

其次，对墨水进行恒温处理，如为墨水容器配备加热带或恒温套，确保墨水进入喷嘴前温度稳定；对于大型打印设备，可加装墨水循环恒温系统进行实时调节。

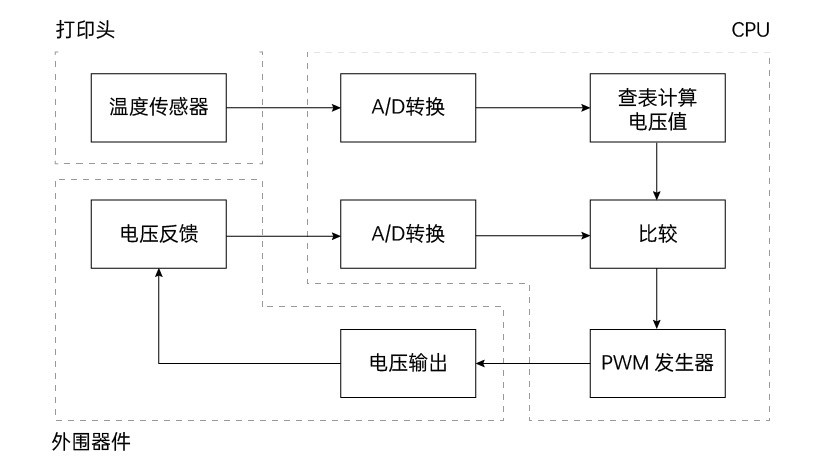

部分高端打印机具备 “温度 – 参数联动” 功能，能够依据温度变化动态调整打印参数。当温度升高时，适当降低喷墨压力或减小墨滴体积，以避免墨量过多；当温度降低时，适当提高喷墨压力或增大墨滴体积，以弥补墨量不足。

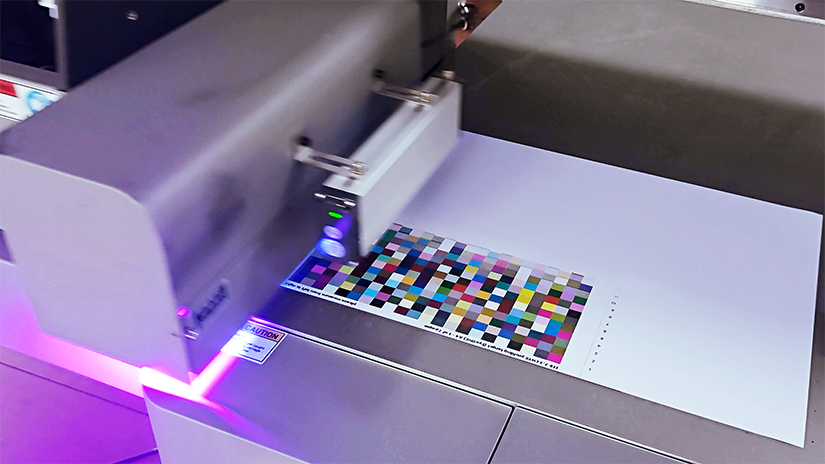

另外，通过打印校准条（如色卡）调整色彩管理软件中的 ICC 曲线，使系统自动补偿温度引起的色差，可进一步提升打印效果的一致性。 掌握上述知识并搭配合适的墨水，在遇到打印颜色随时间变化的情况时，便能采取针对性措施加以解决，从而保障打印工作的顺利开展
